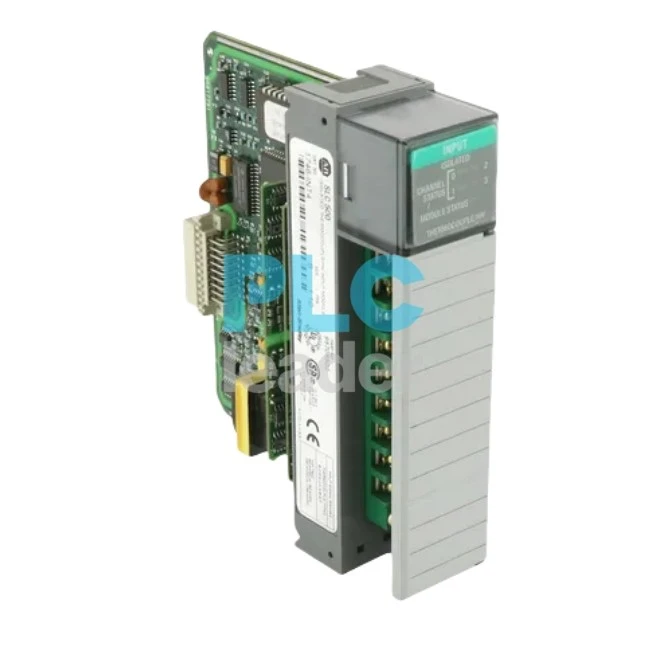

آلن{0}برادلی 1746-INT4 SLC 500 ایزوله ترموکوپل/ورودی آنالوگ میلی ولت

توضیحات



را1746-INT4SLC 500 Thermocouple/mV Isolated Input Module by Allen{{1}Bradley یک ماژول SLC 500 است که داده‌های تبدیل دیجیتالی-ترموکوپل و میلی‌ولت آنالوگ (mV) را برای بازیابی در آینده توسط هر پردازنده SLC 500 ذخیره می‌کند. دارای چهار (4) کانال ورودی برای سنسورهای ترموکوپل و mV. جریان پشتی آن 110 میلی آمپر در 5 ولت DC و 85 میلی آمپر در 24 ولت DC و توان کلی بک پلن 0.6 وات است. دارای چهار (4) کانال ورودی مجزا است که از صفحه پشتی نیز جدا شده‌اند و از روش تبدیل مدولاسیون Sigma{15}}Delta ADC استفاده می‌کند. این فیلتر از یک فیلتر آنالوگ با فیلتر دیجیتال پایین گذر استفاده می کند و دارای حالت رد معمولی بیش از 60 دسی بل در 60 هرتز بین پایانه ها است. همچنین دارای حالت رد مشترک بیشتر از 120dB بین ورودی ها و زمین شاسی با عدم تعادل 1kΩ و دارای پهنای باند کانال 8 هرتز است. را1746-INT4نیاز به کالیبراسیون میدانی دارد و باید حداقل سالی یک بار کالیبره شود.

>

sales7@apterpower.com >>

مشخصات فنی



شماره قطعه/شماره کاتالوگ:1746-INT4
سری:LC 500
نوع ماژول: ماژول ورودی آنالوگ حرارتی ایزوله/mV
جریان Backplane (5 ولت): 110 میلی آمپر
ورودی: چهار (4); جدا شده
جریان Backplane (24 ولت): 85 میلی آمپر
سنسورهای ترموکوپل: نوع C، D، J، K، T، E، R، S، B و N
پهنای باند: 8 هرتز
ورودی سیگنال mV: – 50…50 mV dc –100…100 mV dc
خطی سازی ترموکوپل: استاندارد IPTS-68، NBS MN-125، NBS MN-161
جبران اتصال سرد: دقت ± 1.5 درجه (34.7 درجه فارنهایت)، 0 … 70 درجه (32…158 درجه فارنهایت)
شناسایی مدار باز-: افزایش مقیاس، کاهش مقیاس یا صفر
پاسخ مرحله ای: 100 میلی ثانیه به داخل، 2.5 میلی ثانیه خارج
جریان Backplane: 110 میلی آمپر @ 5VDC; 85 میلی آمپر @ 24VDC
UPC: 10612598169693
زمان تشخیص مدار باز: 5 ثانیه، معمولی
زمان به روز رسانی: 500 میلی ثانیه
وضوح: 16 بیت

>

+8618030175807>>

1746-INT4یک ماژول ورودی آنالوگ 4 کانال ایزوله در سری آلن-برادلی SLC 500 است که برای دریافت سیگنال با دقت بالا و محیط های صنعتی خشن طراحی شده است. این ماژول از انواع سیگنال های متعدد پشتیبانی می کند، توانایی ضد تداخل عالی و ایزولاسیون الکتریکی بین کانال ها را فراهم می کند و برای نظارت بر فرآیند و نظارت بر وضعیت تجهیزات ایده آل است.

1. دریافت و پردازش سیگنال با دقت بالا

را1746-INT4ماژول از چندین ورودی سیگنال آنالوگ مانند ± 10 ولت، 0- 10 ولت، 4-20 میلی آمپر و وضوح بالای 16 بیت پشتیبانی می کند که دقت اندازه گیری ± 0.1٪ در مقیاس کامل را تضمین می کند. مدار تهویه سیگنال داخلی آن می تواند به طور خودکار نویز را فیلتر کند، مناسب برای دریافت سیگنال ضعیف مانند سنج های فشار و ترموکوپل، و معمولا در سیستم های توزین و نظارت بر دما استفاده می شود.

2. درجه صنعتی-ایمنی و قابلیت اطمینان

این ماژول یک طراحی جداسازی کامل بین کانال ها (ولتاژ جداسازی 1500Vrms) را اتخاذ می کند که به طور موثر از تداخل حلقه زمین و تداخل سیگنال جلوگیری می کند. دارای گواهینامه برای مناطق خطرناک کلاس I Div 2، دمای عملیاتی گسترده ای از -40 درجه تا 70 درجه را پشتیبانی می کند و نیازهای زیست محیطی سخت صنایع مانند پتروشیمی و انرژی را برآورده می کند.

3. پیکربندی انعطاف پذیر و تعمیر و نگهداری کارآمد
نرم افزار RSLogix 500 به شما اجازه می دهد تا به طور مستقل نوع سیگنال و برد هر کانال را پیکربندی کنید و از نمایش مستقیم واحدهای مهندسی پشتیبانی می کند. این ماژول عملکردهای نشانگر وضعیت کانال LED و تشخیص قطع اتصال را ارائه می‌کند و با طراحی{2}}شاخه فعال، زمان خرابی تعمیر و نگهداری سیستم را تا حد زیادی کاهش می‌دهد.
